熱縮公母端子

產品中心 > 熱縮型端子 > 熱縮公母端子

熱縮公母端子

產品詳細

應用

HSFT、HSMT是由聚烯烴和熱熔膠復合生產而成的熱收縮套管，用于保護連接、防水防腐蝕，可以在粗糙的環境中加強固定和防震動，具有很好的絕緣保護電子連接器的功能。與常規的連接器相比，具有耐久性、易于安裝、安裝成本低的優勢。

特性

收縮率3：1

材料優異的延伸性能，抗機械損害

透明度佳，提高更好的抗拉力

高彈性能，管材不易變形

操作溫度范圍

操作溫度: -55℃～125℃

開始收縮溫度: 80℃

最低完全收縮溫度: 130℃

性能參數

Test Item		Characteristics	Test condition
Unaged	Tensile strength	Min. 18MPa	Room temp.
	Elongation	Min. 200%
Aged	Tensile strength	Min. 11.5MPa	158℃/7 days
	Elongation	Min. 100%
Voltage withstand and breakdown Voltage(Unaged)		Withstand 2.5 KV for 1minute and breakdown	Room temp.
Voltage withstand and breakdown Voltage(Aged)		Withstand 2.5 KV for 1minute and breakdown at least half of unaged breakdown voltage	158℃/7 days
Copper corrosion		No corrosion of bare copper	158℃/7 days
Copper stability		No sign of degradation Min.Elongation 100%	158℃/7 days
Cold bend		No crack	-30℃/4 hrs
Maximum secant modulus(2%)		250 MPa	-
Volume resistivity		Min.1014Ω-cm	-
Heat shock		No crack	250℃/4 hrs

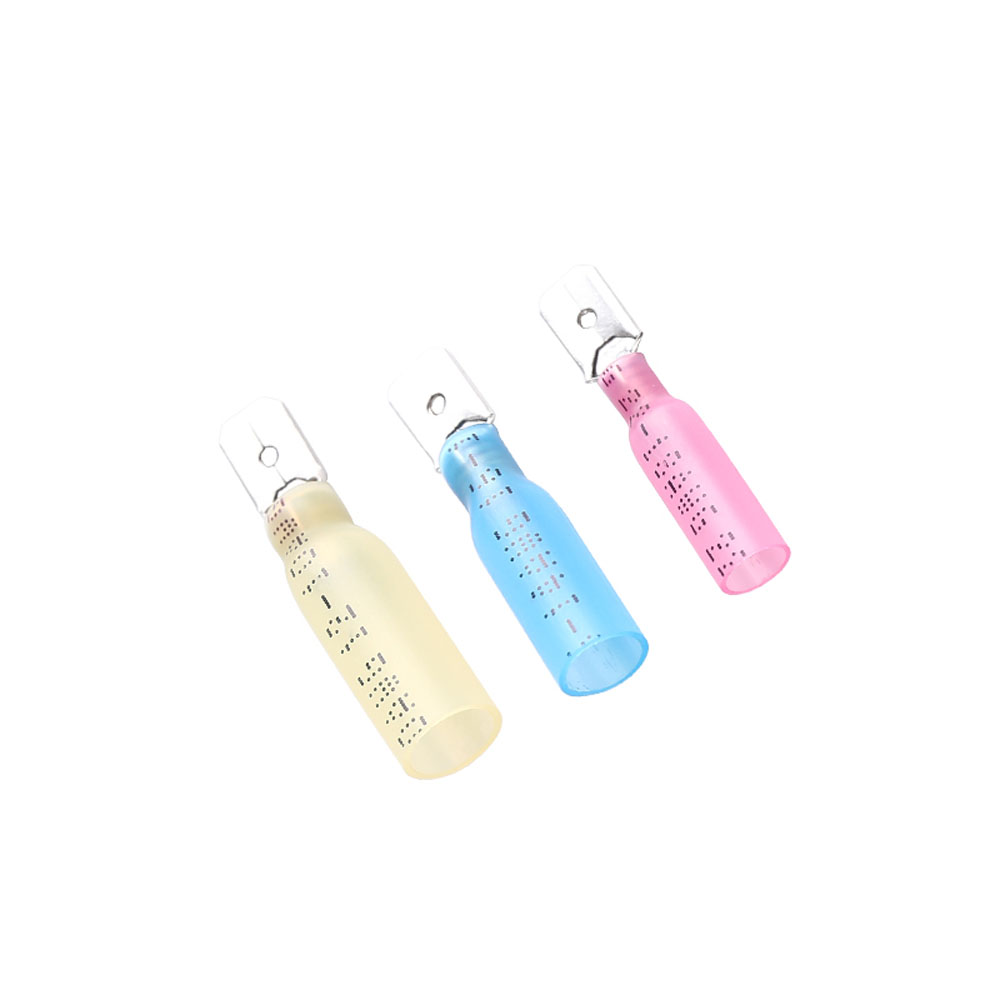

產品規格-HSFT

Part. No	Wire Range		Tab Size(mm)			（mm）	Length（mm）	Insulator	Color

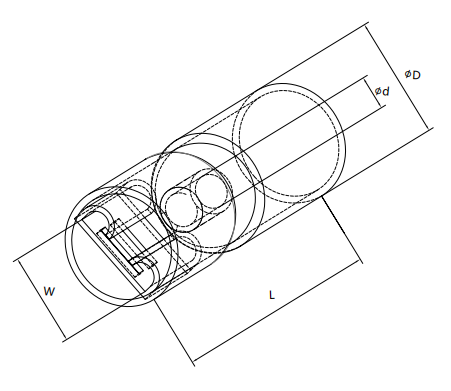

Part. No	A.W.G	mm2	Size	d1	D	W	L	Insulator	Color
MDD 1-250	22-18	0.5-1.0	6.3 x 0.8	1.8	4.7	6.3	31	PE	Red
MDD 2-250	16-14	1.5-2.5	6.3 x 0.8	2.3	5.7	6.3	31	PE	Blue
MDD 5-250	12-10	4-6	6.3 x 0.8	3.5	6.7	6.3	33	PE	Yellow

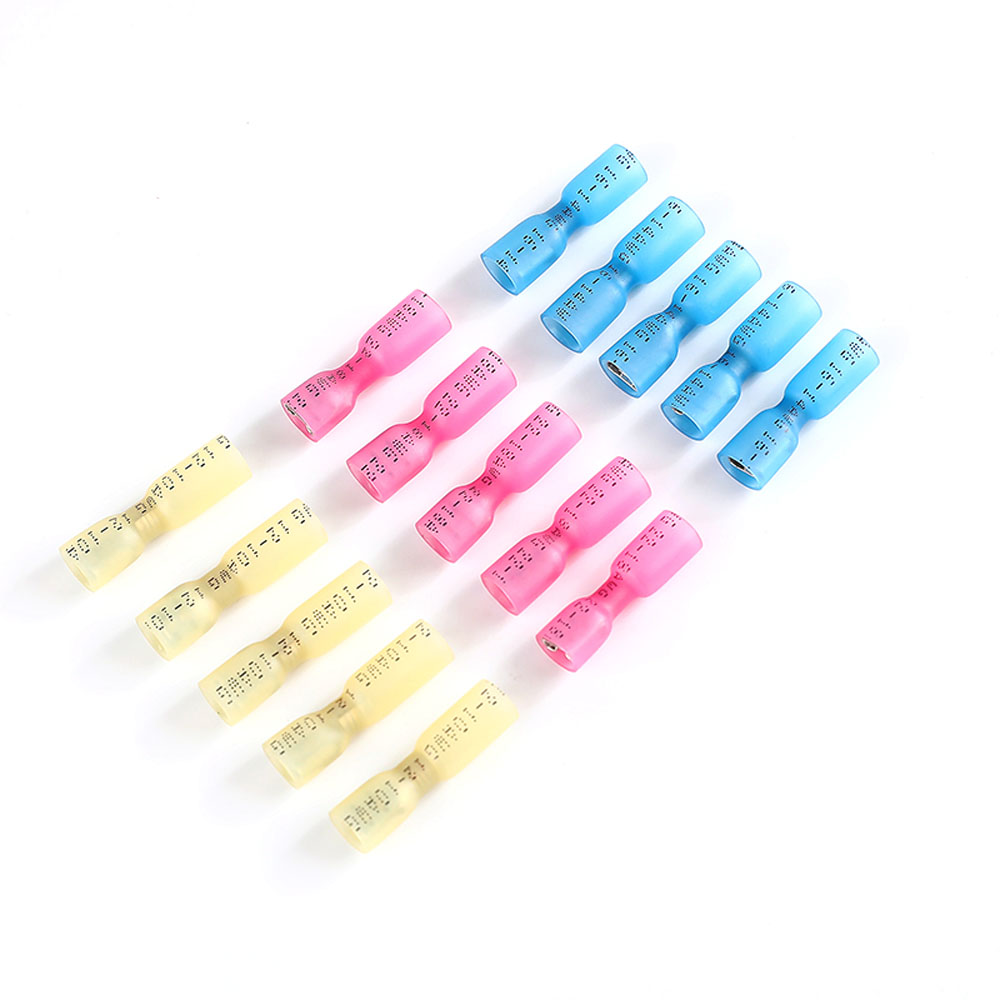

產品規格-HSMT

Part. No	Wire Range		Tab Size(mm)			（mm）	Length（mm）	Insulator	Color
Part. No	A.W.G	mm2	Size	d	D	W	L	Insulator	Color
FDFD 1-250	22-18	0.5-1.0	6.6x 0.35	1.8	7.0	6.6	29	PE	Red
FDFD 2-250	16-14	1.5-2.5	6.6x 0.35	2.3	7.0	6.6	30	PE	Blue
FDFD 5-250	12-10	4.0-6.0	6.6x 0.35	3.5	7.0	6.6	32	PE	Yellow
