屏蔽焊錫環

屏蔽焊錫環

應用

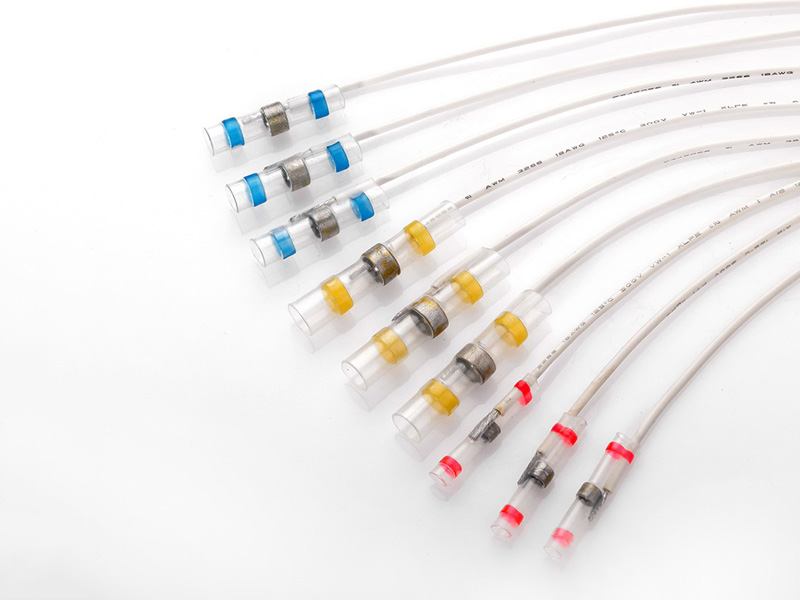

屏蔽線焊錫環為一件式設計，易于安裝且安裝成本低。透明絕緣套管提供封裝，應力消除和絕緣等功能，其透明性便于檢查連接情況。 預涂助焊劑焊錫環可牢靠焊接產品。 兩端熱熔膠環可提供優異的密封防水功能。 主要應用是電纜屏蔽層的接地線焊接或同軸電纜和電線的連接。

特性

收縮率2：1

抗外力摩擦，化腐蝕學性能佳

透明熱縮管提供精確的檢視功能

操作溫度范圍

工作溫度: -55℃~125℃

開始收縮溫度:80℃

焊錫開始熔解溫度：115℃

焊錫完全熔解溫度：150℃

性能參數

Operating Temperature

-55℃～+125℃

Shrinking temperature

>115℃

Dielectric strength

0.6KV

Protection type

IP 67

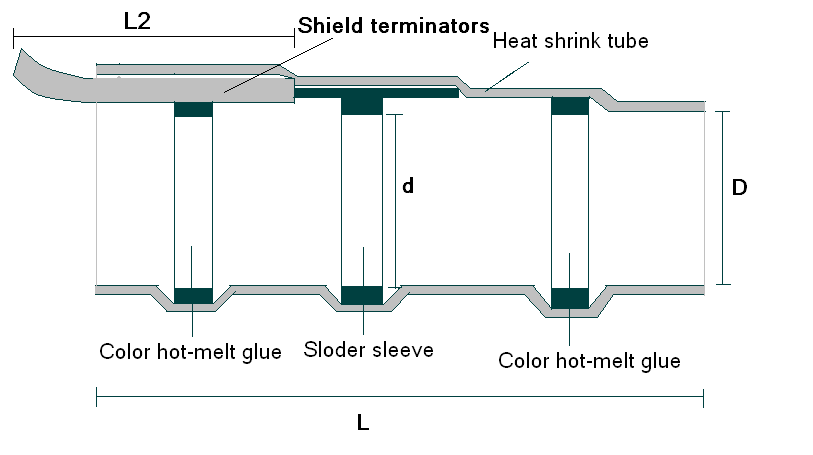

產品規格

Part No.

Heat shrink tube
（mm）

Solder sleeve（mm）

Shield terminators（mm）


D

L

d

H

OD

L2

SST-W-21

4.7

40

2.8

3.2

1.0

180

SST-W-31-2

7.0

31

7.3

4.2

1.0

180

SST-W-31-3

10.9

34

11.5

4.2

1.0

180

SST-W-31-4

4.6

21

4.8

3.0

1.0

180

SST-W-31-5

4.6

30

4.8

4.2

1.0

180

SST-W-31-7

7.0

20

7.3

3.0

1.0

180

SST-W-31-8

17.2

56

17.8

6.0

1.0

180

SST-W-31-9

12.5

47

14.0

4.5

1.0

180

SST-W-31-10

8.5

36

9.0

4.5

1.0

180
